产品特点:

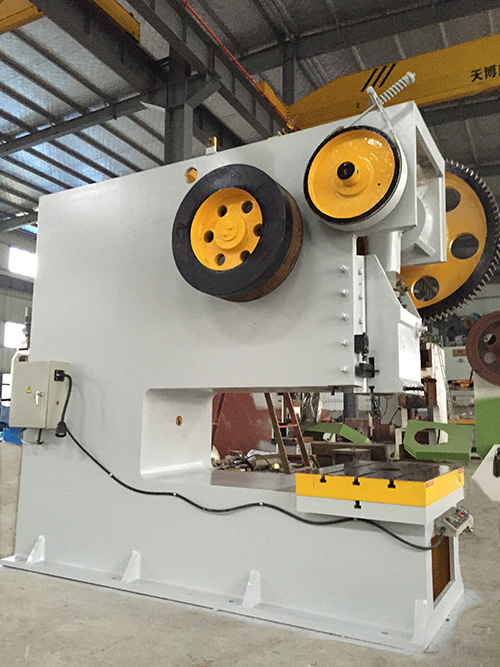

J21系列压力机是普通型开式固定台曲柄压力机,其特点是左右开式机身(即C形机身),工作台在三个方向敞开,装、卸模具和操作都比较方便。为机械化、自动化提供了良好的条件,因而被广泛采用,它是板料冲压生产的主要设备,可用于冲孔、落料、切边、弯曲、浅拉伸和成形等工序。
技术参数:
序号 |
技术参数 |
单位
unit |
型号 |
J21-80 |
J21-100 |
J21-125 |
J21-160 |
J21-200 |
J21-250 |
1 |
公称力 |
KN |
800 |
1000 |
1250 |
1600 |
2000 |
2500 |
2 |
滑块最大行程 |
mm |
120 |
130 |
130 |
145 |
145 |
145 |
3 |
行程次数 |
Min-1 |
40 |
38 |
38 |
32 |
32 |
30 |
4 |
最大装模高度 |
mm |
300 |
325 |
325 |
330 |
380 |
330 |
5 |
装模高度调节量 |
mm |
80 |
120 |
120 |
100 |
100 |
80 |
6 |
滑块中心至机身离 |
mm |
310 |
375 |
375 |
375 |
410 |
460 |
7 |
工作台有效尺寸 |
前后 |
mm |
570 |
710 |
710 |
710 |
780 |
900 |
左右 |
mm |
860 |
1080 |
1100 |
1120 |
1200 |
1200 |
8 |
滑块底面尺寸 |
前后 |
mm |
340 |
380 |
400 |
540 |
560 |
550 |
左右 |
mm |
400 |
450 |
450 |
650 |
700 |
770 |
9 |
模柄孔尺寸 |
直径 |
mm |
50 |
50 |
50 |
65 |
65 |
65 |
深度 |
mm |
80 |
85 |
85 |
110 |
110 |
105 |
10 |
电动机 |
型号 |
|
Y132M-4 |
Y160M-6 |
Y160M-6 |
Y180L-6 |
Y132M - 7 |
Y225M-6 |
功率 |
KW |
7.5 |
11 |
11 |
15 |
18.5 |
30 |
由于产品不断改进中,如出现此参数与实际数据不一致出,应遵照双方的技术参数协议,恕不另行通知。 |
