产品特点:

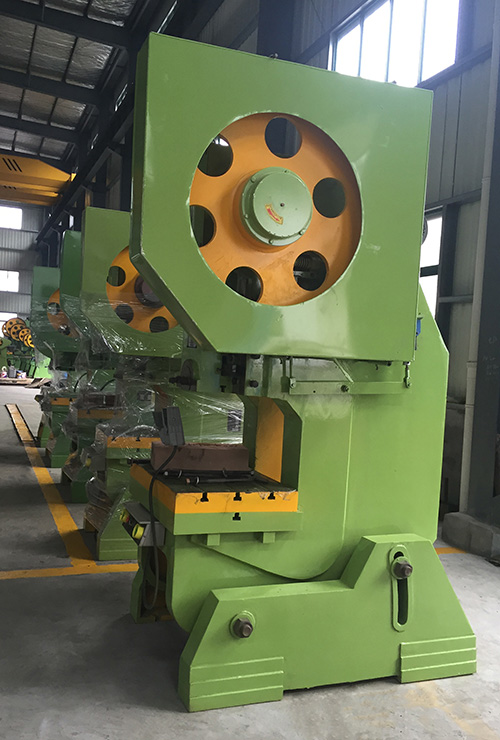

冲床就是一台冲压式压力机。冲压工艺由于比传统,相对于机械加工来说有节约材料和能源,效率高,对操作者技术要求不高及通过各种模具应用可以做出机械加工所无法达到的产品这些优点,因而它的用途越来越广泛。
冲压生产主要是针对板材的。通过模具,能做出落料,冲孔,成型,拉深,修整,精冲,整形,铆接及挤压件等等,广泛应用于各个领域。如我们用的开关插座,杯子,碗柜,碟子,电脑机箱,甚至导弹飞机……有非常多的配件都可以用冲床通过模具生产出来。
技术参数:
TEMS |
UNIT |
J23-6.3 |
J23-10 |
J23-16 |
J23-25 |
J23-35 |
J23-40 |
J23-63 |
JB23-63 |
Capacity |
KN |
63 |
100 |
160 |
250 |
350 |
400 |
630 |
630 |
Nominal stroke |
mm |
2 |
2 |
2 |
2.5 |
3.5 |
6 |
6 |
7 |
Slide stroke length |
mm |
35 |
45 |
55 |
65 |
80 |
90 |
110 |
110 |
Stroke times per minute |
spm |
170 |
145 |
125 |
55 |
50 |
45 |
50 |
40 |
Max. Die set height |
mm |
150 |
180 |
220 |
270 |
290 |
320 |
360 |
390 |
Die shut height adjustment |
mm |
30 |
35 |
45 |
55 |
60 |
65 |
80 |
80 |
Throat depth |
mm |
110 |
130 |
160 |
200 |
220 |
250 |
260 |
310 |
Distance between uprights |
mm |
150 |
180 |
220 |
270 |
280 |
340 |
350 |
420 |
Slide bottom size |
L-R |
mm |
140 |
170 |
200 |
250 |
250 |
300 |
300 |
400 |
F-B |
mm |
120 |
150 |
180 |
220 |
220 |
260 |
260 |
360 |
Stemhole size |
Diameter |
mm |
30 |
30 |
40 |
40 |
40 |
50 |
50 |
50 |
Depth |
mm |
55 |
55 |
60 |
60 |
60 |
70 |
70 |
70 |
Bolster size |
L-R |
mm |
310 |
370 |
450 |
560 |
610 |
700 |
760 |
860 |
F-B |
mm |
200 |
240 |
300 |
370 |
400 |
460 |
480 |
570 |
Thickness |
mm |
30 |
35 |
40 |
50 |
60 |
65 |
80 |
80 |
Table hole diameter |
mm |
60 |
80 |
100 |
120 |
130 |
150 |
180 |
180 |
Max. inclinable angle |
° |
45 |
35 |
35 |
30 |
30 |
30 |
20 |
20 |
Bolster surface height |
mm |
750 |
730 |
750 |
800 |
815 |
850 |
810 |
850 |
Over all dimensions |
L-R |
mm |
620 |
665 |
847 |
950 |
1058 |
1335 |
1350 |
1500 |
F-B |
mm |
780 |
900 |
1150 |
1345 |
1460 |
1721 |
1810 |
1958 |
Height |
mm |
1503 |
1658 |
1910 |
2130 |
2225 |
2488 |
2740 |
2868 |
Distance between foundation bolts |
L-R |
mm |
314 |
394 |
450 |
600 |
650 |
750 |
850 |
920 |
F-B |
mm |
530 |
610 |
780 |
920 |
1020 |
1060 |
1180 |
1300 |
Motor power |
kw |
0.75 |
1.1 |
1.5 |
2.2 |
4 |
5.5 |
5.5 |
7.5 |
Weight |
kg |
400 |
576 |
1085 |
1780 |
2650 |
3540 |
4550 |
5500 |
由于产品不断改进中,如出现此参数与实际数据不一致出,应遵照双方的技术参数协议,恕不另行通知。
Because in the continuous improvement of products, if there is difference between this date and technical data, should comply with the technical agreement parameters on both sides. No further notice! |
