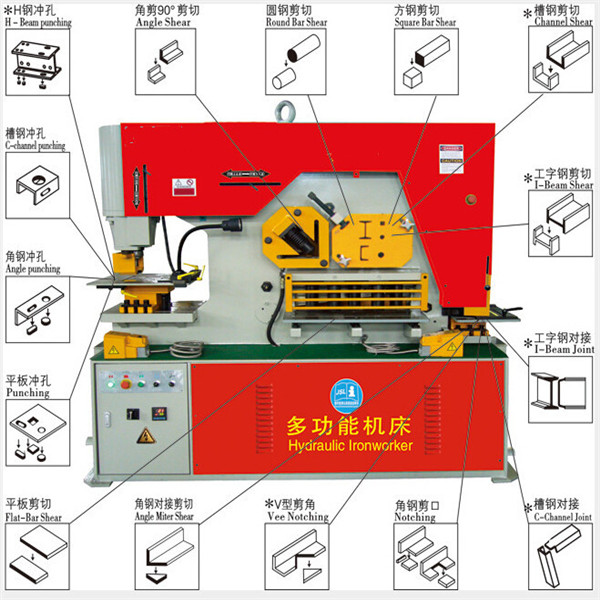

产品特点： 联合冲剪机是一种综合了金属剪切、冲孔、剪板、折弯等多种功能的机床设备，具有操作简便、能耗少、维护成本低等优点，是现代化制造业（如：冶金、桥梁、通讯、电力、军工等行业）金属加工先进设备。
技术参数：
|
TECHNICAL PARAMETERS 技术参数 |
|
型号model |
Model |
Q35Y-20 |
|
压力（T） |
Punching Pressure(T) |
90T |
|
可剪最大板厚（mm） |
Max.cutting thickness of steel plates（mm） |
20 |
|
板料强度（N/mm2） |
Material strength （N/mm2） |
≤450 |
|
剪切角（°） |
Angle of Shear（°） |
8° |
|
一次行程剪板尺寸
（厚×宽） |
Flat bar shearing(T×W) （mm） |
20×330 10×480 |
|
滑块行程（mm） |
Max.length of cylinder stroke（mm） |
80 |
|
冲孔行程次数（times/min） |
Trips frequency（times/min） |
12-20 |
|
喉口深度（mm） |
Depth of throat（mm） |
355 |
|
冲孔厚度（mm） |
Punch depth（mm） |
22 |
|
最大冲孔直径（mm） |
Max.punching diameter（mm） |
30 |
|
主电机（KW） |
Motor Power（KW） |
5.5 |
|
外形尺寸（L×W×H） |
Overall dimensions(L×W×H) （mm） |
1900×900×1950 |
|
由于产品不断改进中，如出现此参数与实际数据不一致出，应遵照双方的技术参数协议，恕不另行通知。
Because in the continuous improvement of products, if there is difference between this date and technical data, should comply with the technical agreement parameters on both sides. No further notice! |
|
TECHNICAL PARAMETERS 工字钢、槽钢，则需特殊订货 |
|
型钢种类 |
Profile |
断面 |
Q35Y-20 |
|
圆钢 |
Round Bar |
|
50 |
|
方钢 |
Square Bar |
|
50×50 |
|
等边角钢 |
90°剪切 |
Equal Angle |
90°Shearing |
|
140×140×12 |
|
45°剪切 |
45°Shearing |
50×50×5 |
|
T型钢 |
90°剪切 |
T-Bar |
90°Shearing |
|
140×140×12 |
|
45°剪切 |
45°Shearing |
70×70×10 |
|
工型钢 |
I-beam |
|
160×86×6 |
|
槽钢 |
Channel |
|
160×60×6.5 |
